漩渦氣泵結構圖及名稱
瀏覽：3365 發布日期：2018-06-12 09:11
電機采用國標電機，寬頻雙電壓，50HZ和60HZ，電機保護等級為IP55，絕緣等級為F級，此電機可在全球范圍內，不同的地區，不同的電壓均可通用。
葉輪材質為鋁合金，葉輪的設計經過技術人員多次改進實驗，風葉切削量均勻，葉輪與機身縫隙很小，并且在運轉時可以防止灰塵進入機身，有效保證風機的長久運行。

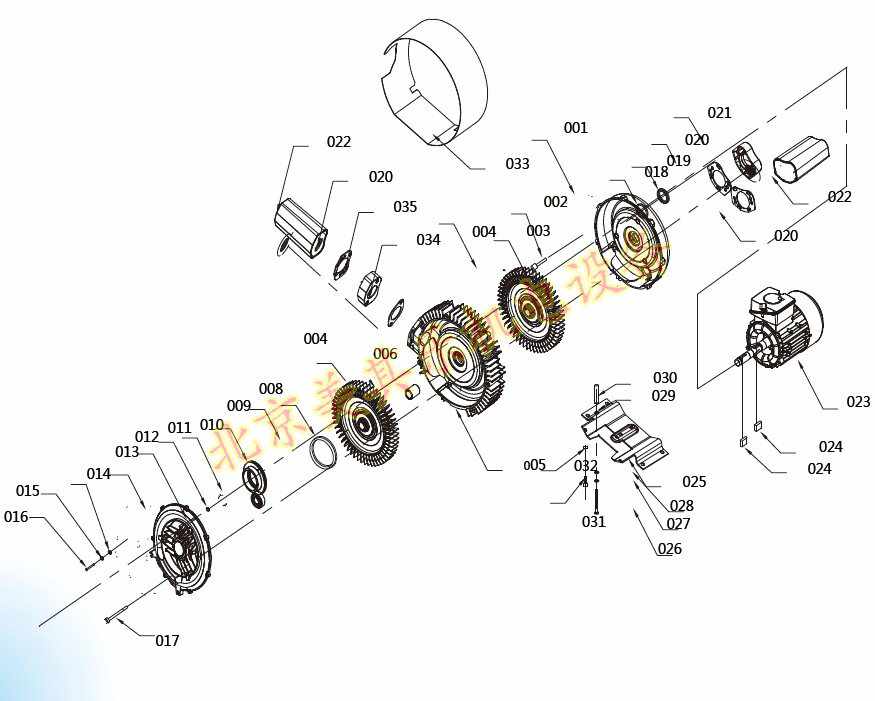

高壓鼓風機的結構圖對應數字編號部件名稱如下：
風機不需要維護，如果使用環境灰塵比較多，雜質比較多，可以在進風口處加個漩渦風機專用過濾器，防止雜物進入風機內部，損壞葉輪或卡死。
葉輪材質為鋁合金，葉輪的設計經過技術人員多次改進實驗，風葉切削量均勻，葉輪與機身縫隙很小，并且在運轉時可以防止灰塵進入機身，有效保證風機的長久運行。
高壓鼓風機的結構圖對應數字編號部件名稱如下：
| 編號 | 配件名稱 | 編號 | 配件名稱 | 編號 | 配件名稱 |
| 01 | 電機罩 | 13 | 泵蓋 | 25 | 底板 |
| 02 | 螺絲 | 14 | O型圈 | 26 | 螺絲 |
| 03 | 墊片 | 15 | 墊片 | 27 | 彈簧墊片 |
| 04 | 葉輪 | 16 | 螺絲 | 28 | 墊片 |
| 05 | 中泵體 | 17 | 螺絲 | 29 | 墊片 |
| 06 | 套管 | 18 | 毛氈圈 | 30 | 套管 |
| 07 | 無分類 | 19 | 油封 | 31 | 螺絲 |
| 08 | O型圈 | 20 | 紙墊片 | 32 | 方母 |
| 09 | 軸承座 | 21 | 法蘭 | 33 | 斗篷 |
| 10 | 軸承 | 22 | 消音器總 | 34 | 紙墊片 |
| 11 | 墊片 | 23 | 電機總成 | 35 | 法蘭 |
| 12 | 螺絲 | 24 | 平行鍵 |
